1、盤蓋零件。
這些零件的基本形狀為平盤，一般為端蓋、閥蓋、齒輪等部件，其主要結構一般為旋轉體，通常有各種形狀的凸緣。圓孔、肋等局部結構。在選擇視圖時，通常選擇對稱面或旋轉軸的剖面作為主視圖，并添加適當?shù)钠渌晥D來表達零件的形狀和均勻布結構。在標記盤蓋部件的尺寸時，通常選擇軸孔作為徑向尺寸基準，長度方向的主要尺寸基準通常選擇重要的端面。

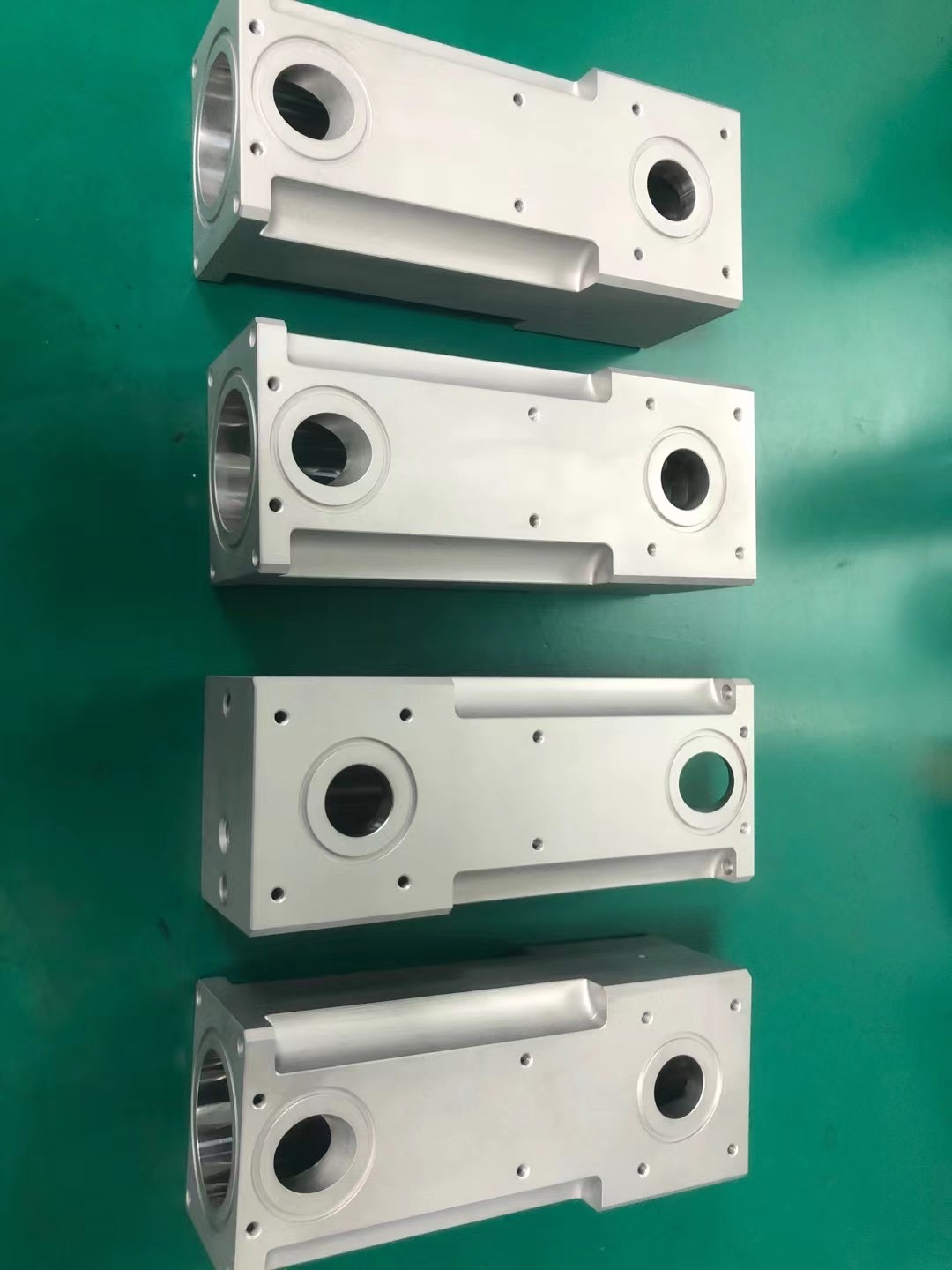

2、叉架零件。
這些部件通常包括撥叉、連桿、支架和其他部件。由于其加工位置多變，在選擇主視圖時，主要考慮工作位置和形狀特征。對于其他視圖的選擇，通常需要兩個或兩個以上的基本視圖，并使用適當?shù)木植恳晥D。截面圖和其他表達方法來表達零件的局部結構。踏腳座零件圖中所示的視圖選擇表達方案簡潔。對于表達軸承和肋的寬度，右視圖不需要清晰，而對于T形肋，更適合使用剖面。
3、軸套件。
這些部件通常包括軸、襯套和其他部件。在視圖表達過程中，只要繪制基本視圖，并添加適當?shù)慕孛鎴D和尺寸標記，就可以表達其主要形狀特征和局部結構。為了便于加工，軸一般按水平投影，選擇軸為側垂線的位置。
在標記軸套件的尺寸時，其軸通常被用作徑向尺寸基準。這樣，設計要求和加工過程基準（車床上軸部件加工時，兩端用頂針頂住軸的中心孔）統(tǒng)一起來。
